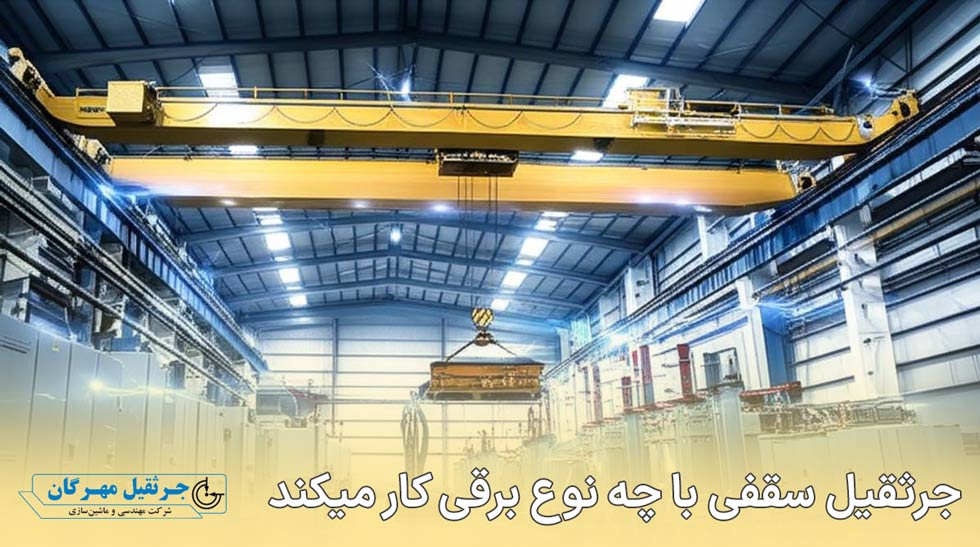

جرثقیل سقفی عمدتاً با برق متناوب (AC) سه‌فاز کار میکند، اما در برخی کاربردهای سبک‌تر یا خاص، برق تک‌فاز AC و در موارد بسیار تخصصی، جریان مستقیم (DC) نیز به کار می‌رود. درک دقیق نوع برق مورد نیاز برای هر جرثقیل سقفی نقشی حیاتی در عملکرد صحیح، بهینه و ایمن این دستگاه‌های صنعتی دارد.
در صنایع مدرن، جرثقیل‌های سقفی ستون فقرات جابه‌جایی مواد سنگین و تجهیزات به شمار می‌روند و کارایی آن‌ها مستقیماً به سیستم برق‌رسانی‌شان وابسته است. انتخاب نوع صحیح برق نه تنها بر توان و بازدهی دستگاه تأثیر می‌گذارد، بلکه ملاحظات ایمنی و هزینه‌های عملیاتی را نیز در بر می‌گیرد. این مقاله به بررسی عمیق انواع سیستم‌های برق‌رسانی شامل جریان متناوب (AC) تک‌فاز و سه‌فاز، و جریان مستقیم (DC) می‌پردازد. همچنین، عوامل کلیدی مؤثر بر انتخاب نوع برق، اجزای اصلی سیستم الکتریکی و نکات ایمنی مرتبط با برق جرثقیل سقفی را تشریح خواهیم کرد تا به شما در تصمیم‌گیری آگاهانه کمک کنیم.
اهمیت سیستم برق در جرثقیل‌های سقفی
سیستم برق در جرثقیل‌های سقفی تک پل بیش از یک منبع تغذیه ساده است؛ این سیستم به منزله قلب تپنده دستگاه عمل میکند و تمامی حرکات و عملکردهای آن را ممکن می‌سازد. از بالابری بارهای سنگین گرفته تا حرکت‌های طولی و عرضی در سوله یا کارگاه، همه و همه نیازمند انرژی الکتریکی پایدار و کنترل‌شده هستند. الکتروموتورها، که نیروی محرکه اصلی جرثقیل سقفی را فراهم می‌کنند، مستقیماً توسط این سیستم تغذیه می‌شوند.
اجزای الکتریکی نظیر تابلو برق، سیستم‌های کنترل، اینورترها و سنسورها، نقش حیاتی در هماهنگی دقیق حرکات، تنظیم سرعت، و توقف ایمن جرثقیل سقفی دارند. انتخاب نوع برق مناسب (مانند جرثقیل سقفی سه فاز یا جرثقیل سقفی تک فاز) تأثیر مستقیمی بر راندمان کلی دستگاه، طول عمر قطعات، و هزینه‌های مصرف انرژی دارد. یک سیستم برق طراحی‌شده صحیح، علاوه بر افزایش بهره‌وری، به طور قابل توجهی خطرات ناشی از خرابی‌ها و سوانح احتمالی را کاهش می‌دهد. درک این اصول برای هر کسی که با طراحی، نصب، نگهداری یا بهره‌برداری از جرثقیل‌های سقفی سر و کار دارد، ضروری است تا از عملکرد بهینه و ایمنی دستگاه اطمینان حاصل شود.
انواع اصلی سیستم‌های برق‌رسانی مورد استفاده در جرثقیل سقفی
برای شناخت دقیق‌تر برق جرثقیل سقفی، لازم است با انواع اصلی سیستم‌های برق‌رسانی که در این تجهیزات به کار می‌روند، آشنا شویم. هر یک از این سیستم‌ها دارای ویژگی‌ها، مزایا و محدودیت‌های خاص خود هستند که انتخاب آن‌ها را بر اساس نیازهای عملیاتی و فنی تعیین میکند.
جریان متناوب (Alternating Current – AC): انتخاب غالب صنعت
جریان متناوب یا AC، رایج‌ترین نوع برقی است که در اکثر کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرد. این نوع جریان به دلیل سهولت در تولید، انتقال و تبدیل ولتاژ، گزینه ایده‌آلی برای تأمین انرژی مورد نیاز جرثقیل‌های سقفی به شمار می‌رود. دو زیرمجموعه اصلی جریان متناوب در جرثقیل‌ها شامل برق سه‌فاز و برق تک‌فاز است.
برق سه‌فاز (Three-Phase AC): ستون فقرات جرثقیل‌های صنعتی
برق سه‌فاز متداول‌ترین و کارآمدترین سیستم برق‌رسانی برای اکثر جرثقیل‌های سقفی، به ویژه آن‌هایی که ظرفیت بالا و کاربرد سنگین دارند، محسوب می‌شود. در این سیستم، سه موج سینوسی برق با اختلاف فاز ۱۲۰ درجه نسبت به یکدیگر منتقل می‌شوند که این امر به تولید قدرت و گشتاور ثابت و یکنواخت در الکتروموتورها منجر می‌گردد. ولتاژهای استاندارد رایج در ایران و جهان برای برق سه‌فاز شامل ۳۸۰ ولت، ۴۰۰ ولت و ۴۴۰ ولت با فرکانس ۵۰ یا ۶۰ هرتز است.
کاربردهای جرثقیل سقفی سه فاز بسیار گسترده است و شامل کارخانجات فولادسازی، بنادر، انبارها با ظرفیت‌های متوسط تا بسیار بالا (از چند تن تا بیش از صد تن) می‌شود. این سیستم برای محیط‌های صنعتی که نیاز به جابه‌جایی مداوم و بارهای سنگین دارند، ضروری است. مزایای این سیستم شامل قدرت و گشتاور بالا، راندمان عالی و پایداری عملکرد است. موتورهای سه‌فاز به دلیل طراحی ساده‌تر و مستحکم‌تر، تولید حرارت کمتری دارند و به دلیل ماهیت بالانس‌شده جریان، لرزش کمتری ایجاد می‌کنند. همچنین، امکان استفاده از اینورتر (VFD) برای کنترل دقیق سرعت و صرفه‌جویی در مصرف انرژی، یکی از ویژگی‌های مهم جرثقیل سقفی AC سه‌فاز است. این قابلیت به اپراتور اجازه می‌دهد تا سرعت بالابری و حرکت را با دقت فراوان تنظیم کند که در عملیات حساس بسیار مهم است.
با این حال، برق سه‌فاز دارای معایبی نیز هست. نیاز به زیرساخت برق سه‌فاز در محل نصب، که ممکن است در برخی کارگاه‌های کوچک در دسترس نباشد، یکی از آن‌هاست. همچنین، سیم‌کشی سیستم سه‌فاز پیچیده‌تر از تک‌فاز است و شامل چندین رشته فاز می‌شود که نیاز به تخصص بیشتری در نصب و نگهداری دارد. هزینه اولیه بالاتر برای تابلو برق و تجهیزات مرتبط نسبت به سیستم تک‌فاز نیز از دیگر ملاحظات است که البته در بلندمدت با توجه به راندمان و قدرت بالاتر، توجیه‌پذیر می‌شود. جرثقیل مهرگان با ارائه راهکارهای تخصصی، بهینه‌ترین سیستم برق سه‌فاز را برای نیازهای صنعتی شما فراهم می‌آورد.
برق تک‌فاز (Single-Phase AC): راه‌حلی برای کاربردهای سبک و محدود
برق تک‌فاز، نوع دیگری از جریان متناوب است که در جرثقیل‌های سقفی برای کاربردهای سبک و شرایط خاص مورد استفاده قرار می‌گیرد. این سیستم برق از یک سیم فاز و یک سیم نول تشکیل شده و ولتاژهای رایج آن در ایران معمولاً ۲۲۰ یا ۲۳۰ ولت با فرکانس ۵۰ هرتز است. برق تک‌فاز همان برقی است که به طور معمول در منازل و کارگاه‌های کوچک در دسترس است و به همین دلیل، دسترسی به آن آسان‌تر است.
کاربردهای جرثقیل سقفی تک فاز عمدتاً به ظرفیت‌های پایین (معمولاً تا ۵ تن) و بالابرهای کارگاهی کوچک محدود می‌شود. این نوع جرثقیل‌ها در محیط‌هایی که زیرساخت برق سه‌فاز در دسترس نیست یا تأمین آن توجیه‌پذیری اقتصادی ندارد، راه‌حل مناسبی هستند. مزایای اصلی برق تک‌فاز شامل دسترسی آسان‌تر، سادگی نصب و سیم‌کشی اولیه و هزینه اولیه کمتر برای زیرساخت برق است. برای راه‌اندازی و استفاده از آن، معمولاً نیازی به تغییرات گسترده در شبکه برق موجود نیست.
اما جرثقیل سقفی تک فاز دارای معایب قابل توجهی نیز هست. قدرت و گشتاور تولیدی در موتورهای تک‌فاز به مراتب کمتر از موتورهای سه‌فاز است، که این امر آن‌ها را برای بارهای سنگین یا کاربردهای مداوم نامناسب می‌سازد. راندمان پایین‌تر، نیاز به موتورهای بزرگ‌تر و پیچیده‌تر (معمولاً با خازن راه‌انداز) برای جبران کاهش ولتاژ و ایجاد گشتاور اولیه، از دیگر معایب است. موتورهای تک‌فاز غالباً صدای بیشتری در حین کار تولید می‌کنند و به دلیل محدودیت‌های توان، قابلیت حمل بارهای بسیار سنگین را ندارند. بنابراین، تفاوت برق تک فاز و سه فاز در جرثقیل، عمدتاً در ظرفیت، راندمان، و پیچیدگی سیستم نهفته است.
جریان مستقیم (Direct Current – DC): کاربردهای خاص و تخصصی
جریان مستقیم یا DC، نوع دیگری از برق است که در آن الکترون‌ها تنها در یک جهت حرکت می‌کنند. برخلاف جریان متناوب، جریان DC کمتر در جرثقیل‌های سقفی عمومی و صنعتی به کار می‌رود، اما در برخی کاربردهای بسیار خاص و تخصصی، اهمیت ویژه‌ای پیدا میکند. ولتاژهای رایج DC مورد استفاده در این سیستم‌ها معمولاً ۲۴ ولت، ۴۸ ولت یا ۱۱۰ ولت DC است.
انتخاب نوع برق مناسب برای جرثقیل سقفی، یک تصمیم مهندسی حیاتی است که باید با دقت و بر اساس تحلیل جامع نیازهای عملیاتی و فنی انجام شود تا عملکرد، ایمنی و هزینه‌های بلندمدت بهینه شوند.
عوامل موثر در انتخاب نوع برق جرثقیل سقفی
انتخاب نوع برق جرثقیل سقفی یک تصمیم مهم است که باید با در نظر گرفتن فاکتورهای متعدد انجام شود. این عوامل مستقیماً بر عملکرد، ایمنی، هزینه‌های اولیه و جاری دستگاه تأثیر می‌گذارند. در نظر گرفتن این معیارها به شما کمک میکند تا بهترین گزینه را برای نیازهای خاص خود انتخاب کنید.
| عامل | توضیح و تأثیر بر انتخاب برق |
|---|---|
| ظرفیت و تناژ مورد نیاز | جرثقیل‌های سقفی با تناژ بالا (معمولاً بیش از ۵ تن) به قدرت بیشتری نیاز دارند که اغلب با برق سه‌فاز AC تأمین می‌شود. برای ظرفیت‌های پایین‌تر، برق تک‌فاز AC نیز قابل استفاده است. |
| نوع و حجم کاربری | کاربری‌های مداوم، سنگین و طولانی‌مدت (مانند کارخانجات بزرگ) نیازمند برق سه‌فاز با راندمان بالا هستند. برای کاربردهای سبک، متناوب و کوتاه‌مدت، تک‌فاز ممکن است کافی باشد. |
| زیرساخت برق موجود در محل نصب | دسترسی به برق سه‌فاز یکی از مهم‌ترین عوامل است. اگر برق سه‌فاز در دسترس نباشد و تأمین آن دشوار باشد، ممکن است مجبور به استفاده از جرثقیل سقفی تک فاز شوید یا به فکر راه‌حل‌های تبدیل برق باشید. |
| دقت کنترل سرعت | در صورت نیاز به کنترل بسیار دقیق سرعت (مانند جابه‌جایی قطعات حساس)، جرثقیل سقفی سه فاز همراه با اینورتر (VFD) توصیه می‌شود که امکان تنظیم نرم و پیوسته سرعت را فراهم میکند. |
| محیط عملیاتی | شرایط خاص محیطی (مانند محیط‌های ضد انفجار، مرطوب یا بسیار گرم) ممکن است بر انتخاب نوع موتور و سیستم برق‌رسانی تأثیر بگذارد و نیازمند تجهیزات خاص و استانداردهای ویژه باشد. |
| بودجه اولیه و هزینه‌های عملیاتی | هزینه اولیه نصب و خرید تجهیزات برق سه‌فاز معمولاً بالاتر است، اما راندمان بیشتر آن می‌تواند منجر به صرفه‌جویی در هزینه‌های انرژی در بلندمدت شود. جرثقیل سقفی تک فاز ممکن است هزینه اولیه کمتری داشته باشد. |
| استانداردها و مقررات محلی/بین‌المللی | رعایت کدهای الکتریکی و استانداردهای ایمنی ملی و بین‌المللی (مانلا IEC, NEMA) برای سیستم برق‌رسانی جرثقیل سقفی الزامی است و باید در انتخاب نوع برق مد نظر قرار گیرد. |
اجزای اصلی سیستم برق جرثقیل سقفی
سیستم برق‌رسانی جرثقیل سقفی از مجموعه‌ای از قطعات و تجهیزات الکتریکی تشکیل شده است که هر یک نقش مهمی در عملکرد صحیح و ایمن دستگاه ایفا می‌کنند. آشنایی با این اجزا برای درک نحوه کار جرثقیل سقفی و همچنین انجام بازرسی‌ها و تعمیرات ضروری است.
- الکتروموتورها: قلب تپنده جرثقیل سقفی هستند که انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کنند. شامل موتورهای بالابری (قلاب)، حرکت طولی (پل) و حرکت عرضی (کالسکه) می‌شوند. این موتورها می‌توانند تک‌سرعته، دوسرعته یا با قابلیت کنترل اینورتر (VFD) باشند که امکان تنظیم دقیق سرعت را فراهم می‌کنند. انتخاب موتورها باید متناسب با ولتاژ جرثقیل سقفی و نوع جریان (تک‌فاز یا سه‌فاز) باشد.

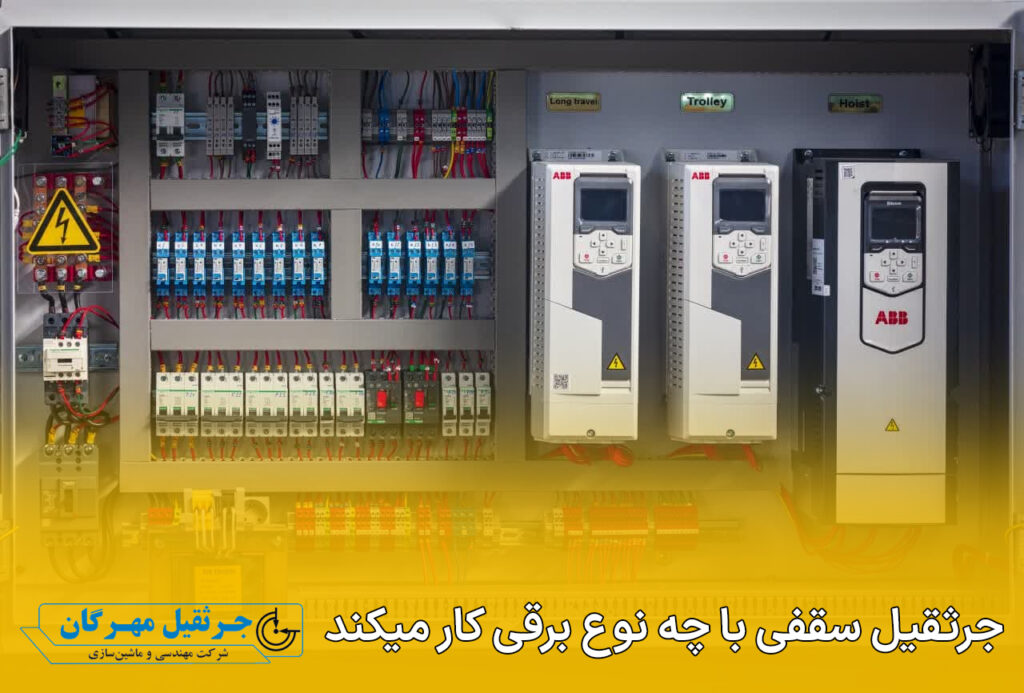

- تابلو برق صنعتی (Control Panel): مغز متفکر سیستم برق است. این تابلو شامل مجموعه‌ای از کنتاکتورها (برای قطع و وصل جریان موتورها)، رله‌های حفاظتی (مانند رله حرارتی برای جلوگیری از اضافه بار موتور)، فیوزها و بریکرها (برای حفاظت در برابر اتصال کوتاه و اضافه جریان)، PLC (کنترل‌کننده منطقی برنامه‌پذیر برای کنترل هوشمند و اتوماتیک حرکات)، اینورتر (VFD) برای کنترل سرعت و ترانسفورماتورها (برای تبدیل ولتاژ به سطوح مورد نیاز اجزا) می‌شود. تابلو برق کنترل جرثقیل باید به گونه‌ای طراحی شود که دسترسی آسان برای تعمیرات و نگهداری فراهم باشد و از استانداردهای ایمنی پیروی کند.
- سیستم‌های کنترل اپراتور: شامل کلید فرمان آویز (پندانت کنترل) که توسط اپراتور به صورت دستی کنترل می‌شود و ریموت کنترل بی‌سیم برای سهولت و ایمنی بیشتر اپراتور است. این سیستم‌ها فرمان‌های اپراتور را به تابلو برق جرثقیل ارسال می‌کنند.
- کابل‌کشی و شین‌بار (Busbar): مسیرهای انتقال برق از تابلوی اصلی به موتورها و سیستم‌های کنترل هستند. کابل‌ها باید با دقت انتخاب شوند تا توانایی حمل جریان مورد نیاز را داشته باشند و در برابر عوامل محیطی مقاوم باشند. شین‌بار نیز یک سیستم هدایت‌کننده برق است که به صورت رساناهای مسی یا آلومینیومی در طول مسیر حرکت جرثقیل سقفی نصب می‌شود و برق را به کالسکه و بالابر منتقل میکند.
- سیستم‌های ایمنی الکتریکی: شامل سوئیچ‌های حد (برای جلوگیری از حرکت بیش از حد در بالا، پایین، جلو و عقب)، حفاظت اضافه بار حرارتی و جریانی (برای موتورها) و دکمه توقف اضطراری (Emergency Stop) که در مواقع خطر، برق کل سیستم را قطع میکند. این سیستم‌ها برای جلوگیری از حوادث و محافظت از دستگاه و پرسنل حیاتی هستند.

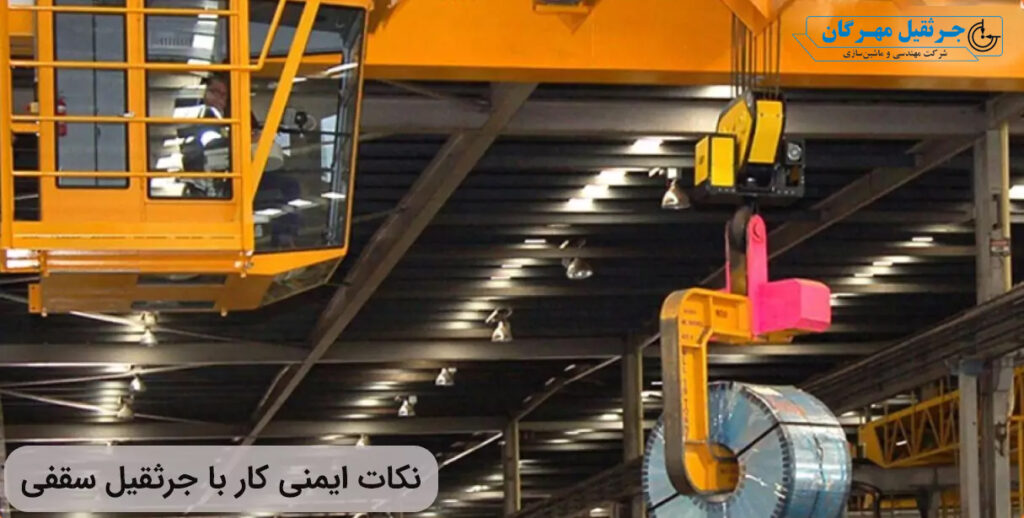

نکات ایمنی حیاتی در کار با برق جرثقیل سقفی
ایمنی در کار با هر تجهیزات صنعتی، به ویژه آن‌هایی که با برق فشار بالا سروکار دارند، از اهمیت ویژه‌ای برخوردار است. جرثقیل سقفی نیز از این قاعده مستثنی نیست و رعایت نکات ایمنی در بخش برق آن می‌تواند از حوادث جدی جلوگیری کند. جرثقیل مهرگان همواره بر رعایت اصول ایمنی تأکید دارد و توصیه‌های زیر را برای کار با برق جرثقیل سقفی ارائه می‌دهد:
- پرسنل متخصص:تنها پرسنل متخصص، آموزش‌دیده و دارای صلاحیت (برقکار صنعتی مجرب) مجاز به انجام هرگونه عملیات بازرسی، تعمیرات یا تغییرات در سیستم برق‌رسانی جرثقیل سقفی هستند. عدم صلاحیت می‌تواند منجر به حوادث جبران‌ناپذیر شود.
- قطع کامل برق:قبل از هرگونه بازرسی، نگهداری یا تعمیرات، باید برق ورودی از منبع اصلی (کلید اصلی تابلو برق یا بریکر اصلی) به طور کامل قطع و از عدم وصل مجدد آن اطمینان حاصل شود. از قفل و برچسب‌گذاری (Lockout/Tagout) برای جلوگیری از روشن شدن تصادفی استفاده کنید.
- تجهیزات حفاظت فردی (PPE):استفاده از تجهیزات حفاظت فردی مناسب شامل دستکش عایق برق، عینک ایمنی، کفش عایق و لباس کار مناسب، هنگام کار با اجزای الکتریکی ضروری است.
- بازرسی‌های دوره‌ای منظم:سیستم‌های الکتریکی، کابل‌کشی، شین‌بار، اتصالات و تابلو برق باید به صورت دوره‌ای و منظم توسط پرسنل متخصص بازرسی شوند تا هرگونه خرابی، خوردگی یا نقص احتمالی شناسایی و برطرف گردد.
- اهمیت سیستم ارتینگ (اتصال به زمین):سیستم ارتینگ صحیح و عملکردی برای تمامی اجزای فلزی جرثقیل سقفی و تابلو برق حیاتی است. این سیستم در صورت بروز اتصال کوتاه، جریان اضافی را به زمین منتقل کرده و از برق‌گرفتگی محافظت میکند. تست‌های منظم مقاومت عایقی نیز باید انجام شود.
- آشنایی با نقشه‌های برق:اپراتورها و تکنسین‌ها باید با نقشه‌های برق و دستورالعمل‌های ایمنی مربوط به جرثقیل سقفی آشنایی کامل داشته باشند تا در مواقع اضطراری بتوانند به درستی عمل کنند.
- حفاظت در برابر اضافه بار:اطمینان حاصل کنید که رله‌های اضافه بار و فیوزها به درستی تنظیم شده‌اند و عملکرد آن‌ها به طور منظم تست می‌شود تا از آسیب به موتورها و سیستم در اثر اضافه بار جلوگیری شود.
- محیط خشک و پاکیزه: تابلو برق کنترل جرثقیل و دیگر اجزای الکتریکی باید همواره در محیطی خشک، تمیز و عاری از گرد و غبار، رطوبت و مواد شیمیایی نگهداری شوند تا از خوردگی و خرابی جلوگیری شود.
ایمنی، اصل جدایی‌ناپذیر در بهره‌برداری از جرثقیل‌های سقفی است؛ هیچگاه نباید ریسک‌های الکتریکی را نادیده گرفت و همواره باید اولویت با رعایت کامل پروتکل‌های ایمنی باشد.
نتیجه‌گیری
انتخاب نوع برق مناسب برای جرثقیل سقفی یک تصمیم حیاتی است که تأثیر مستقیمی بر عملکرد، ایمنی، راندمان و هزینه‌های عملیاتی در بلندمدت دارد. همانطور که بررسی شد، اغلب جرثقیل‌های سقفی صنعتی از برق سه‌فاز AC به دلیل قدرت و راندمان بالا بهره می‌برند، در حالی که برق تک‌فاز AC برای کاربردهای سبک‌تر و برق DC برای موارد بسیار خاص و تخصصی مورد استفاده قرار می‌گیرد.
درک عمیق از تفاوت برق تک فاز و سه فاز در جرثقیل، آگاهی از ولتاژ جرثقیل سقفی و شناخت کامل اجزای سیستم برق‌رسانی جرثقیل سقفی، به کاربران و مهندسان کمک میکند تا با دیدی جامع‌تر، بهترین انتخاب را متناسب با نیازهای پروژه خود داشته باشند. همچنین، رعایت دقیق نکات ایمنی در کار با برق جرثقیل سقفی و انجام بازرسی‌های منظم، نه تنها به عملکرد بهینه دستگاه کمک میکند، بلکه ایمنی پرسنل و طول عمر مفید تجهیزات را نیز تضمین می‌نماید. برای اطمینان از بهترین انتخاب و طراحی سیستم برق جرثقیل سقفی متناسب با نیازهای دقیق شما، مشاوره با متخصصین و مهندسان مجرب در این زمینه ضروری است. برای مشاوره تخصصی و طراحی سیستم برق جرثقیل سقفی متناسب با نیازهای شما، با کارشناسان جرثقیل مهرگان تماس بگیرید تا راهنمایی‌های لازم را دریافت کنید.
