چکیده : انتخاب شیرآلات چدنی مناسب، نیازمند توجه دقیق به نوع سیال، فشار کاری، جنس چدن، نوع پوشش، استانداردها و شرایط نصب است. با در نظر گرفتن این عوامل و انتخاب بین چدن خاکستری و داکتیل بر اساس نیاز پروژه، می‌توان از عملکرد مطمئن، عمر طولانی و هزینه‌های نگهداری پایین بهره‌مند شد. شیرآلات چدنی نه‌تنها قلب تپنده شبکه‌های آبرسانی و فاضلاب هستند، بلکه تضمین‌کننده‌ی پایداری و بهره‌وری زیرساخت‌های حیاتی شهری و صنعتی در بلندمدت‌اند.
خرید شیر چدنی یکی از مهم‌ترین تصمیم‌هایی است که مهندسان، پیمانکاران و مجریان پروژه‌های آبرسانی و فاضلاب با آن روبه‌رو هستند. شیرآلات چدنی به دلیل دوام بالا، مقاومت در برابر فشار و خوردگی، آب‌بندی مطمئن و قیمت مقرون‌به‌صرفه، انتخابی ایده‌آل برای خطوط انتقال آب خام، آب شرب، فاضلاب و حتی صنایع شیمیایی محسوب می‌شوند. با توجه به اینکه این شیرها نقش حیاتی در کنترل جریان سیال، قطع و وصل، تنظیم فشار و جلوگیری از برگشت جریان دارند، انتخاب نادرست می‌تواند به کاهش راندمان، افزایش هزینه‌های تعمیر و حتی خرابی کامل شبکه منجر شود. در نتیجه، آگاهی از انواع شیرآلات چدنی، تفاوت جنس‌ها، استانداردها و نکات کلیدی خرید، از الزامات هر پروژه زیرساختی به‌ویژه در حوزه آب و فاضلاب است.
در این مقاله، به‌عنوان یک راهنمای جامع و آموزشی، تمام آنچه باید درباره‌ی شیرآلات چدنی بدانید را بررسی می‌کنیم؛ از معرفی انواع شیرها و کاربردهایشان گرفته تا مقایسه‌ی چدن خاکستری و داکتیل، استانداردهای مهم، نکات انتخاب حرفه‌ای و نگهداری اصولی. این راهنما به‌گونه‌ای طراحی شده که هم برای مهندسان طراح و مشاور، هم برای پیمانکاران اجرایی و هم برای تیم‌های بهره‌بردار قابل استفاده و کاربردی باشد.

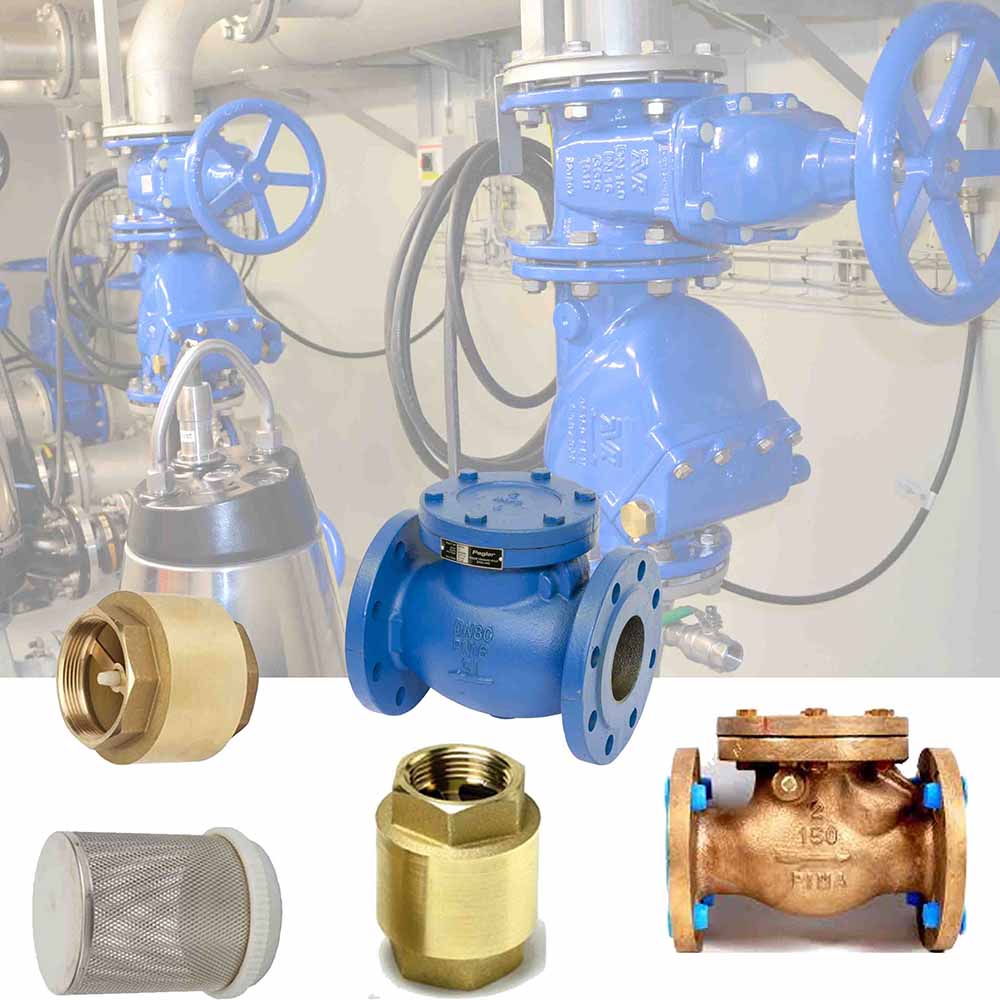

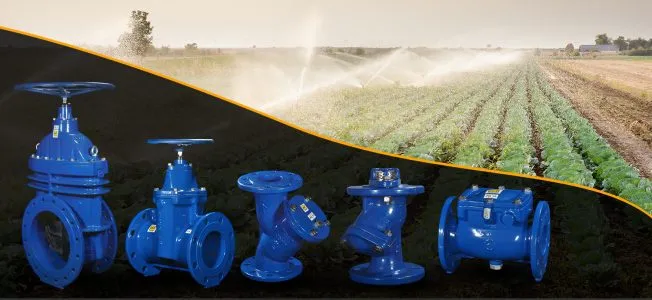

انواع شیرآلات چدنی و کاربرد آن‌ها در سیستم‌های آبرسانی و فاضلاب
| نوع شیرآلات چدنی | کاربرد اصلی | ویژگی‌های کلیدی | محل استفاده رایج |
|---|---|---|---|
| Gate Valve (فلکه‌ای) | قطع و وصل جریان سیال | آب‌بندی کامل، افت فشار کم | خطوط اصلی آبرسانی، ایستگاه‌های پمپاژ |
| Globe Valve (سوپاپی) | کنترل و تنظیم دبی | کنترل دقیق جریان، افت فشار بیشتر | شبکه‌های توزیع، خروجی مخازن |
| Check Valve (یک‌طرفه) | جلوگیری از برگشت جریان | عملکرد خودکار، بدون نیاز به اپراتور | پمپ‌خانه‌ها، خطوط فاضلاب |
| Butterfly Valve (پروانه‌ای) | قطع و وصل سریع | وزن سبک، نصب آسان، عملکرد سریع | خطوط با قطر بالا، تصفیه‌خانه‌ها |
| Strainer Valve (صافی) | حذف ذرات معلق | محافظت از تجهیزات پایین‌دست | پیش از پمپ‌ها و شیرهای حساس |
| Pressure Reducing Valve (فشارشکن) | تنظیم و کاهش فشار | ثابت نگه‌داشتن فشار خروجی | ورودی شبکه‌های شهری و خانگی |
| Air Valve (شیر هوا) | خروج هوای تجمع یافته | جلوگیری از حفره هوا و ضربه قوچ | نقاط مرتفع خط لوله و ابتدای مسیر |
💡 نکته: انتخاب نوع شیر بستگی مستقیم به نوع سیال، فشار کاری، شرایط بهره‌برداری و هدف عملکردی دارد. به‌عنوان مثال، برای قطع و وصل ساده در خطوط اصلی، شیر فلکه‌ای گزینه‌ای کلاسیک و مطمئن است، در حالی که در خطوط قطر بالا که نیاز به عملکرد سریع دارند، شیر پروانه‌ای کارایی بیشتری دارد.
مقایسه چدن خاکستری و چدن داکتیل در شیرآلات آبرسانی و فاضلاب
| ویژگی | چدن خاکستری | چدن داکتیل (نشکن) |
|---|---|---|
| استحکام کششی | پایین‌تر (۲۰۰-۲۵۰ مگاپاسکال) | بالا (۴۰۰-۵۰۰ مگاپاسکال) |
| مقاومت در برابر ضربه | ضعیف | بسیار بالا |
| مقاومت در برابر فشار | متوسط | بالا – مناسب خطوط پرفشار |
| قابلیت آب‌بندی تحت فشار بالا | محدود | عالی |
| مقاومت در برابر ضربه قوچ | ضعیف | بالا |
| وزن نسبی | سنگین‌تر | کمی سبک‌تر |
| قیمت اولیه | ارزان‌تر | گران‌تر |
| عمر مفید | کمتر | بیشتر (تا چند دهه) |
| کاربرد پیشنهادی | خطوط کم‌فشار و کاربردهای محدود | شبکه‌های پرفشار، شهری و صنعتی |
🔧 نتیجه‌گیری: اگرچه چدن خاکستری هنوز در برخی پروژه‌های کوچک یا خطوط کم‌فشار استفاده می‌شود، اما چدن داکتیل با توجه به خواص مکانیکی برتر، مقاومت در برابر ضربه و عمر مفید طولانی، گزینه‌ای استاندارد برای پروژه‌های آبرسانی و فاضلاب مدرن محسوب می‌شود.
مزایای کلیدی استفاده از شیرآلات چدنی در پروژه‌های آبرسانی و فاضلاب
شیرآلات چدنی سال‌هاست که یکی از پایه‌های اصلی زیرساخت‌های آبی و فاضلابی در سراسر جهان محسوب می‌شوند. این محبوبیت تنها به دلیل قیمت مناسب نیست؛ بلکه مجموعه‌ای از ویژگی‌های مکانیکی، شیمیایی و عملیاتی باعث شده‌اند که چدن – به‌ویژه چدن داکتیل – در پروژه‌های مدرن نقش بی‌بدیلی داشته باشد. در ادامه مهم‌ترین مزایای این شیرها را بررسی می‌کنیم:
1. دوام و طول عمر بالا
یکی از مهم‌ترین ویژگی‌های شیرآلات چدنی، عمر بسیار طولانی آن‌هاست. ساختار فلزی مستحکم چدن به‌ویژه نوع داکتیل، امکان تحمل فشارهای بالا، بارهای مکانیکی و شرایط محیطی سخت را فراهم می‌کند. در شرایط بهره‌برداری استاندارد، این شیرها می‌توانند بیش از ۳۰ سال عمر مفید داشته باشند که از نظر اقتصادی و عملیاتی بسیار ارزشمند است.
2. مقاومت عالی در برابر خوردگی
در سیستم‌های آبرسانی و به‌ویژه فاضلاب، وجود مواد خورنده و گازهایی مانند سولفید هیدروژن می‌تواند عمر تجهیزات را کاهش دهد. شیرآلات چدنی با پوشش‌های اپوکسی مخصوص، مقاومت بسیار خوبی در برابر خوردگی داخلی و خارجی دارند. این ویژگی نه‌تنها از زنگ‌زدگی و پوسیدگی جلوگیری می‌کند بلکه کیفیت آب را نیز حفظ می‌نماید.
3. تحمل فشار و دمای بالا
شیرهای چدنی به‌طور معمول می‌توانند فشارهای کاری بین PN10 تا PN25 را تحمل کنند و برای خطوط انتقال آب شهری و صنعتی بسیار مناسب هستند. همچنین در محدوده دمایی وسیع (تا حدود ۱۲۰ درجه سانتی‌گراد برای آب) عملکرد مطلوبی دارند.
4. مقاومت در برابر ضربه قوچ
ضربه قوچ یکی از پدیده‌های خطرناک در شبکه‌های آبرسانی و فاضلاب است که می‌تواند باعث ترکیدگی لوله یا آسیب به تجهیزات شود. شیرآلات داکتیل به‌دلیل خاصیت چقرمگی و جذب انرژی بالا، مقاومت قابل توجهی در برابر این پدیده دارند و از آسیب‌های ناگهانی جلوگیری می‌کنند.
5. آب‌بندی مطمئن و کاهش نشتی
کیفیت آب‌بندی در شیرآلات نقش مهمی در بهره‌وری شبکه دارد. شیرآلات چدنی با طراحی دقیق و استفاده از لاستیک‌ها و نشیمنگاه‌های مقاوم، آب‌بندی مطمئنی را حتی در فشارهای بالا فراهم می‌کنند. این ویژگی باعث کاهش هدررفت آب و کاهش هزینه‌های بهره‌برداری می‌شود.
6. تنوع در مدل و کاربرد
از قطع و وصل جریان گرفته تا کنترل فشار، تنظیم دبی و جلوگیری از برگشت جریان، شیرآلات چدنی در مدل‌ها و طراحی‌های متنوعی عرضه می‌شوند که هر یک برای کاربرد خاصی بهینه شده‌اند. این تنوع باعث می‌شود بتوان از آن‌ها در تمام بخش‌های شبکه – از خطوط انتقال گرفته تا تصفیه‌خانه و شبکه توزیع – استفاده کرد.
7. هزینه اثربخشی بالا در بلندمدت
اگرچه ممکن است قیمت اولیه شیرآلات داکتیل کمی بالاتر از انواع فولادی یا چدن خاکستری باشد، اما عمر طولانی، نیاز کمتر به تعمیرات و نگهداری و کاهش هدررفت سیال، باعث می‌شود هزینه کل مالکیت (Total Cost of Ownership) در طول زمان بسیار پایین‌تر باشد.
📏 استانداردهای مهم در انتخاب و خرید شیرآلات چدنی
رعایت استانداردهای بین‌المللی و ملی یکی از مهم‌ترین معیارهای ارزیابی کیفیت شیرآلات چدنی است. انتخاب محصولاتی که مطابق با این استانداردها تولید شده‌اند، اطمینان از عملکرد ایمن و طولانی‌مدت سیستم را تضمین می‌کند.
| استاندارد | حوزه کاربرد | توضیح |
|---|---|---|
| ISO 2531 | لوله‌ها و اتصالات چدنی داکتیل | تعیین الزامات فنی و ابعادی |
| EN 1074 | شیرآلات آبرسانی | الزامات عملکردی، آب‌بندی و دوام |
| DIN 3352 / DIN 3202 | طراحی و ابعاد شیر فلکه‌ای و سوپاپی | استاندارد ابعاد و اتصالات |
| ASTM A536 | چدن داکتیل | مشخصات ترکیب شیمیایی و خواص مکانیکی |
| ISIRI 3362 | استاندارد ملی ایران برای شیرهای آبرسانی | الزامات عملکردی، تست فشار و نشتی |
📌 توجه داشته باشید که در پروژه‌های آب شرب، شیرآلات باید دارای گواهی‌های بهداشتی معتبر باشند تا از انتقال فلزات سنگین و آلودگی آب جلوگیری شود.
🛒 نکات کلیدی در خرید شیرآلات چدنی
پیش از خرید شیر چدنی برای پروژه‌های آبرسانی یا فاضلاب، بررسی دقیق چند پارامتر فنی و اجرایی ضروری است. این پارامترها تأثیر مستقیمی بر عملکرد، دوام و هزینه‌های نگهداری شبکه دارند:
1. تعیین نوع سیال و شرایط بهره‌برداری
آیا شیر در معرض آب خام، آب شرب یا فاضلاب قرار دارد؟ آیا محیط خورنده است یا خیر؟ پاسخ به این سوالات مشخص می‌کند که چه نوع پوشش، آب‌بندی و جنسی برای شیر مناسب‌تر است.
2. فشار کاری و کلاس فشاری (PN)
انتخاب کلاس فشاری باید بر اساس فشار واقعی سیستم به‌علاوه ضریب ایمنی انجام شود. برای شبکه‌های شهری معمولاً PN16 یا PN25 مناسب است.
3. قطر اسمی (DN) و نوع اتصال
قطر اسمی شیر باید با لوله‌ها مطابقت داشته باشد. نوع اتصال (فلنجی، رزوه‌ای، جوشی) نیز بسته به قطر و شرایط نصب انتخاب می‌شود.
4. پوشش داخلی و خارجی
پوشش اپوکسی داخلی با ضخامت استاندارد نه‌تنها مقاومت خوردگی را افزایش می‌دهد، بلکه از آلودگی آب نیز جلوگیری می‌کند. پوشش خارجی نیز باید مقاومت خوبی در برابر شرایط محیطی داشته باشد.
5. گواهی‌ها و تست‌های کنترل کیفیت
اطمینان از انجام تست‌های هیدرواستاتیک، آب‌بندی، نشتی و فشار، و همچنین وجود گواهی‌های استاندارد بین‌المللی (ISO، DIN، ASTM) بسیار مهم است.
6. برند، خدمات پس از فروش و قطعات یدکی
انتخاب برند معتبر که پشتیبانی فنی، گارانتی و قطعات یدکی در دسترس ارائه دهد، می‌تواند در کاهش هزینه‌های نگهداری و افزایش عمر مفید سیستم تأثیر قابل توجهی داشته باشد.
🔧 نگهداری و بازرسی دوره‌ای شیرآلات چدنی
برای حفظ عملکرد بهینه و افزایش عمر مفید شیرآلات چدنی، نگهداری پیشگیرانه امری ضروری است. حتی بهترین شیرها نیز بدون مراقبت مناسب ممکن است در اثر رسوب‌گیری، سایش یا خوردگی عملکرد خود را از دست بدهند.
📍 برنامه پیشنهادی نگهداری:
- بازرسی سالانه: بررسی آب‌بندی، عملکرد مکانیزم و وضعیت پوشش داخلی و خارجی
- روانکاری اجزا (در صورت نیاز): به‌ویژه در شیرهای دستی
- شست‌وشوی دوره‌ای صافی‌ها: در سیستم‌هایی که از Strainer استفاده می‌شود
- بازرسی نشتی و آب‌بندی پس از هر تعمیر یا قطعی شبکه
- جلوگیری از ضربه قوچ با نصب شیر هوا و مخزن انبساط در نقاط حساس شبکه
💡 رعایت این نکات ساده می‌تواند عمر مفید شیرآلات را چندین سال افزایش دهد و از هزینه‌های سنگین تعویض یا تعمیر جلوگیری کند.
سخن پایانی
شیرآلات چدنی به‌عنوان یکی از اجزای کلیدی سیستم‌های آبرسانی و فاضلاب، نقشی بسیار مهم در عملکرد ایمن، پایدار و اقتصادی شبکه‌های زیرساختی ایفا می‌کنند. انتخاب صحیح این شیرآلات نه‌تنها باعث افزایش عمر مفید سیستم می‌شود بلکه هزینه‌های نگهداری و تعمیرات را نیز به‌طور چشمگیری کاهش می‌دهد.
چدن – به‌ویژه نوع داکتیل – با خواص مکانیکی عالی، مقاومت بالا در برابر ضربه، فشار و خوردگی و همچنین آب‌بندی مطمئن، گزینه‌ای استاندارد و قابل اعتماد برای پروژه‌های امروزی محسوب می‌شود. افزون بر این، رعایت استانداردهای بین‌المللی، انتخاب پوشش مناسب، توجه به کلاس فشاری و بررسی شرایط بهره‌برداری، از الزامات اساسی در فرآیند خرید شیرآلات چدنی هستند.
در نهایت، نگهداری پیشگیرانه و بازرسی دوره‌ای نه‌تنها عملکرد شیرها را در سطح بهینه حفظ می‌کند بلکه مانع از توقف‌های ناگهانی و هزینه‌بر در شبکه‌های آبرسانی و فاضلاب می‌شود. به همین دلیل، نگاه به خرید شیر چدنی نه به‌عنوان یک هزینه اولیه، بلکه به‌عنوان یک سرمایه‌گذاری بلندمدت در پایداری سیستم ضروری است.
❓سوالات متداول درباره شیرآلات چدنی
1. آیا شیرآلات چدنی برای سیستم‌های فاضلاب خورنده مناسب هستند؟
بله. استفاده از شیرآلات چدنی داکتیل با پوشش اپوکسی مقاوم، آن‌ها را در برابر گازهای خورنده مانند H₂S مقاوم می‌کند. در نتیجه برای خطوط فاضلاب شهری و صنعتی انتخابی مطمئن هستند.
2. تفاوت اصلی بین چدن خاکستری و داکتیل در شیرآلات چیست؟
چدن داکتیل به‌دلیل ساختار میکروسکوپی متفاوت، استحکام کششی و مقاومت ضربه‌ای بسیار بالاتری نسبت به چدن خاکستری دارد. به همین دلیل برای خطوط پرفشار، سیستم‌های حساس و پروژه‌های بزرگ‌تر توصیه می‌شود.
3. آیا شیرآلات چدنی برای آب شرب ایمن هستند؟
بله، در صورتی که از پوشش داخلی اپوکسی با گواهی‌های بهداشتی معتبر استفاده شده باشد، شیرآلات چدنی برای تماس مستقیم با آب آشامیدنی کاملاً ایمن و مطابق با استانداردهای ISO و EN هستند.
4. چگونه عمر شیرآلات چدنی را افزایش دهیم؟
بازرسی سالانه، روانکاری اجزای متحرک، تمیز کردن صافی‌ها، اطمینان از سلامت پوشش داخلی و جلوگیری از پدیده ضربه قوچ از مهم‌ترین اقداماتی هستند که عمر مفید شیرآلات را افزایش می‌دهند.
5. آیا بازسازی شیرآلات چدنی قدیمی مقرون‌به‌صرفه است؟
در بسیاری از موارد، بازسازی می‌تواند هزینه‌بر نباشد و عمر شیر را افزایش دهد، اما این موضوع بستگی به میزان آسیب، هزینه قطعات یدکی و شرایط کلی شبکه دارد. ارزیابی فنی توسط متخصص، بهترین تصمیم را مشخص می‌کند.
6. چه کلاس فشاری برای شبکه‌های شهری مناسب‌تر است؟
کلاس‌های PN16 و PN25 بیشترین کاربرد را در شبکه‌های شهری دارند. انتخاب دقیق باید بر اساس فشار کاری واقعی سیستم به‌علاوه حاشیه ایمنی انجام شود.
7. چه زمانی بهتر است از شیر پروانه‌ای استفاده کنیم؟
شیر پروانه‌ای برای خطوط با قطر بالا، نقاطی که نیاز به عملکرد سریع وجود دارد و مکان‌هایی که محدودیت فضا مطرح است، بهترین گزینه محسوب می‌شود.
8. آیا شیر چدنی قابل استفاده در صنایع شیمیایی است؟
بله، در صورتی که سیال خورنده نباشد یا از پوشش‌های مقاوم استفاده شود، شیرآلات چدنی می‌توانند در بسیاری از صنایع شیمیایی، تصفیه‌خانه‌ها و نیروگاه‌ها نیز به‌کار روند.
